Pingestatud ahelate läheduses töötamine nõuab seadmete täielikku kindlust; standardsete käsitööriistade ja sertifitseeritud VDE käsitööriistade eristamine on eluohutuse seisukohalt kriitiline piir. Elektrikud ja tehnikud peavad tasakaalustama suure hoovaga lõikamise, täppishaarde ja kinnitusdetailide keeramise vajaduse absoluutse vajadusega dielektrilise kaitse järele kaarevälgatuse ja elektrilöögi eest. Hinnates a VDE tangide komplekt nõuab aluseks olevate testimisstandardite mõistmist, metallurgilise kvaliteedi hindamist ja täpset teadmist, millal on isoleeritud tööriistakomplekt range vastavusnõue võrreldes valikulise uuendusega. Reaalajas paneelis sertifitseerimata seadmetele lootmine on saatuslike tagajärgedega hasart. Teil on vaja tööriistu, mis on spetsiaalselt projekteeritud selleks, et isoleerida teie käed surmavast pingest, avaldades samal ajal mehaanilist jõudu, mis on vajalik raskete vase ja kangekaelsete klemmikruvide töötlemiseks.
- Sertifitseerimisstandardid: tõelisi VDE tööriistu testitakse individuaalselt 10 000 V vahelduvvoolu juures, et tagada ohutu töö kuni 1000 V vahelduvvoolu ja 1500 V alalisvooluga vastavalt standarditele IEC 60900.
- Põhikonfiguratsioon: kui põhiline 3-osaline elektriku tangide komplekt katab 90% paneelitööst, siis täiustatud 4-osalised komplektid lisavad reguleeritavad veepumba tangid raskete juhtme- ja kinnitustööde jaoks.
- Materjali terviklikkus: Professionaalsed komplektid kasutavad kõrgsagedusliku induktsioonkarastusega kroom-vanaadiumi (Cr-V) terast, et tagada lõikeservade ja lõualuude joondamine isolatsiooni eluea jooksul kauem.
- Single-Set Fallacy: VDE tööriistade kasutamine igapäevaste raskete mehaaniliste ülesannete jaoks kiirendab isolatsiooni lagunemist, muutes need pinge all olevas elektrikeskkonnas ohtlikuks. Pühendatud elutsükli juhtimine on hädavajalik.
VDE standardi ja 1000 V isoleeritud tangide mõistmine
IEC 60900 testimisprotokoll
VDE (Verband der Elektrotechnik) instituut tegutseb elektriohutuse ja sõltumatu sertifitseerimise esmase asutusena. Nad loovad testimisraamistikud, mis eraldavad ehtsad ohutusseadmed standardsest riistvarast. IEC 60900 tempel näitab, et tööriist on läbinud ranged destruktiivsed ja mittepurustavad katsed. Tootjad peavad läbima nende tööriistade 10 000 V veevannis sukeldamise katse. Vesi toimib täiusliku juhina, paljastades isolatsioonimaterjalis kõik mikroskoopilised augud või struktuursed nõrkused. Kui tööriist läbib selle vee all ilma elektrilise rikketa, teenib see oma hinnangu.
Katsetamine ulatub palju kaugemale pingetakistusest. Tööriistad läbivad ekstreemse temperatuuri löögitesti, jahutades need temperatuurini -40 °C ja soojendades neid temperatuurini +70 °C, enne kui neid suure raskusega lüüakse. See tagab, et plast ei purune külmumistingimustes ega deformeeru äärmise kuumuse käes. Adhesioonikatse kontrollib, et isoleermaterjal ei tõmbaks tugeva tõmbejõu mõjul terassüdamikust eemale. Leegiaeglustuse kontrollimine tagab, et käepidemed ei toimi kiirendina, kui need puutuvad kokku kaarevälguga. Need kombineeritud testid kinnitavad 1000 V vahelduvvoolu ja 1500 V alalisvoolu ohutut töövõimet. Need sisaldavad ranget 10:1 ohutustegurit, mis tähendab, et tööriist peab laboratoorsetes katsetes vastu kümme korda oma nimivõimsusest.
VDE isolatsioon vs standardsed 'kastetud' käepidemed
Paljudel standardtööriistadel on kummeeritud käepidemed. Need käepidemed pakuvad nullgarantiid elektrikaitset. Need on mõeldud ainult käte väsimuse vähendamiseks ja mehaanilise haarde parandamiseks. Struktuuriliselt integreeritud mitmekomponentne VDE-isolatsioon on täiesti erinev. See seostub spetsiaalsete survevaluprotsesside kaudu otse terassüdamikuga. VDE isolatsiooni ei saa lihtsalt käepidemest maha libistada. VDE käepidemete füüsilise konstruktsiooni nõuded hõlmavad kohustuslikke libisemiskaitseäärikuid. Need selgelt väljendunud kaelarihmad asuvad käepideme ülaosas, takistades teie kätel füüsiliselt juhtivale terasele libisemist tugevate tõuke- või keeramisliigutuste ajal.
Professionaalne 1000 V isoleeritud tangid kasutavad sageli kahevärvilist mitmekihilist isolatsiooni. Tavalisel konfiguratsioonil on erekollane sisekiht, mis on kaetud punase väliskihiga. See toimib aktiivse visuaalse kulumise indikaatorina. Kui näete kollast läbi punase, on dielektriline terviklikkus rikutud ja peate tööriista viivitamatult minema viskama.
| Funktsioon |
Standardsed sukeldatud käepidemed |
VDE sertifitseeritud isolatsiooniga |
| Pinge reiting |
Puudub (0V garanteeritud) |
1000V AC / 1500V DC |
| Testimisstandard |
Tootja kaalutlusõigus |
IEC 60900 (10 000 V veevann) |
| Libisemiskaitsed |
Harva kaasas |
Kohustuslikud hääldatud äärikud |
| Kulumisnähud |
Ühekihiline plastik |
Kahekihiline visuaalne hoiatussüsteem |
| Temperatuuri reiting |
Standardne keskkond |
Lööktestitud -40°C kuni +70°C |
Professionaalse VDE-tangide komplekti põhikomponendid

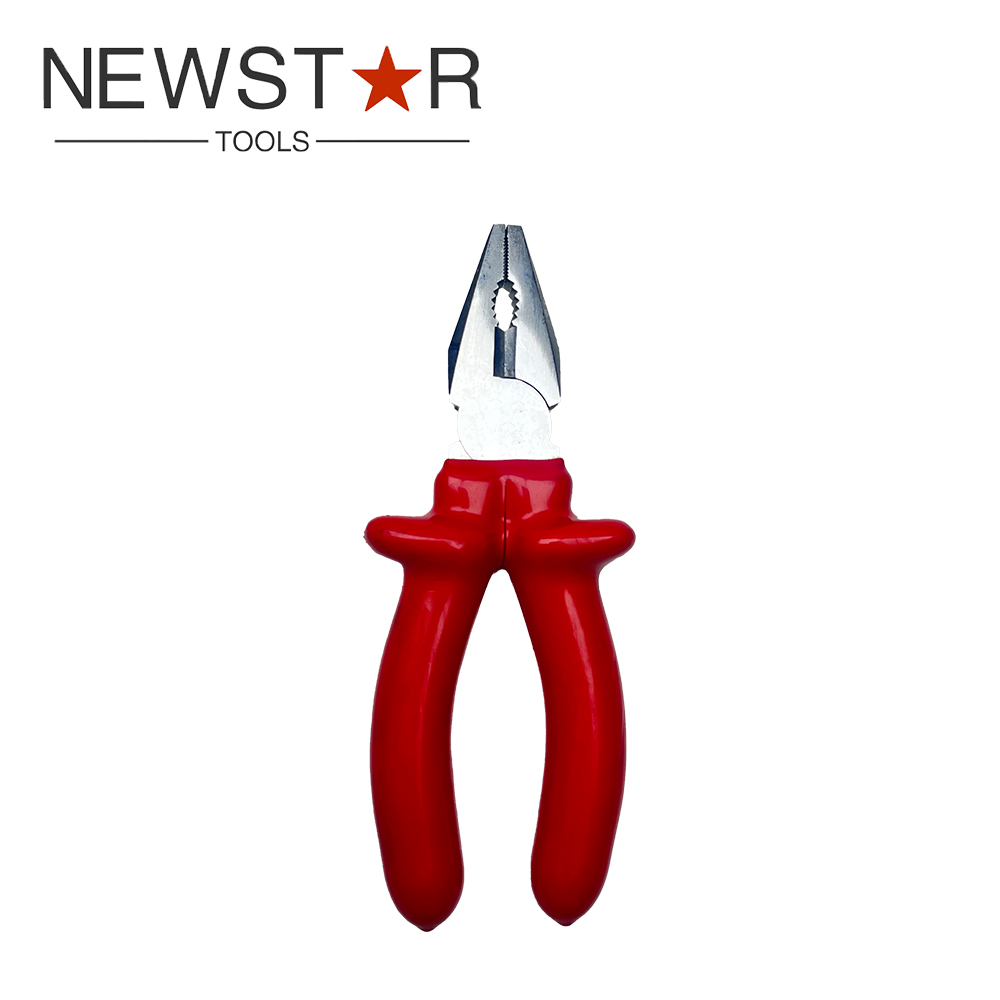

Kombineeritud tangid
Kombineeritud tangid on mis tahes elektritööriistade komplekti peamine tööhobune. Nende roll hõlmab nii lamedate kui ka ümarate materjalide kinnitamist, painutamist, tõmbamist ja haaramist. Nad saavad hakkama suurema osa üldistest manipuleerimisülesannetest paneeli või ühenduskarbi sees. Kombineeritud tangide hindamisel tuleb vaadata lõualuu hamba geomeetriat. Täpselt lihvitud hambad tagavad kinnitusdetailide optimaalse haarde ilma materjali eemaldamata. Paljud kaasaegsed konstruktsioonid sisaldavad integreeritud pressprofiile, mis on spetsiaalselt ette nähtud traadi hülsside jaoks. Suure võimendusega pöördeliigendi stabiilsus on ülioluline. Hästi töödeldud liigend vähendab külgmist lõtku, tagades maksimaalse jõuülekande otse lõugadele.
Pika nina (Snipe Nose) tangid
Pika otsaga tangid on suurepärased juhtmete vedamisel, komponentide paigutamisel sügavatesse korpustesse ja töötamiseks ülerahvastatud kaitsepaneelides. Nende laiendatud haardeulatus võimaldab tehnikutel juhtmetega manipuleerida, asetamata oma käsi pingestatud siinide ohtlikult lähedale. Hindamiskriteeriumid keskenduvad suuresti otsikute elastsusele. Kvaliteetsed otsikud taluvad läbipainet tugevate väändekoormuste korral. Täpne joondamine on kohustuslik; otsad peavad ideaalselt kokku puutuma, nende vahele ei jää päevavalgust. Poolümmargused, sakilised lõuaprofiilid tagavad vajaliku hõõrdumise, et traadi isolatsioonist kindlalt kinni haarata.
Diagonaallõikurid (külgmised lõikurid)
Diagonaallõikurid täidavad pehme, keskmise ja kõva vask- või alumiiniumtraadi lõikamise rolli. Kvaliteetne lõikur lõikab traadi puhtaks, ilma juhti muljumata, mis on ülioluline õige otste terviklikkuse säilitamiseks. Peate hindama induktsioonkarastatud lõikeservi. Otsige konkreetseid HRC (Rockwelli kõvaduse) hindamiskriteeriume, tavaliselt lõikeservade puhul üle 60 HRC. Täpsed kaldenurgad määravad, kui puhtalt tööriist erinevaid traatmõõtureid läbi lõikab. Suure jõuülekandega liigendikonstruktsioonid nihutavad pöördepunkti lõikeservale lähemale, vähendades oluliselt kasutajalt nõutavat käsitsi lõikejõudu.
Reguleeritavad liigendi (veepumba) tangid
Reguleeritavad vuugitangid saavad hakkama juhtmeühendustega, pingutavad kaablitihendit ja haaravad kinni ebakorrapärastest kinnitusdetailidest. Need pakuvad kangekaelsete mehaaniliste ühenduste jaoks tohutut võimendust. Hindamiskriteeriumid keskenduvad iselukustuva lõualuu geomeetriale. Hambad peaksid hammustama torusid ja mutreid, nii et allapoole suunatud surve pingutaks automaatselt haaret. Kastliigendi disain pakub suurt stabiilsust, suunates käepidet mõlemalt poolt, vältides lõugade väändumist koormuse all. Õhuke profiil tagab ligipääsetavuse kitsastes harukarpides, kuhu tavalised mutrivõtmed ei mahu.
Hindamismõõtmed: õige elektriku tangide komplekti valimine
Põhimetallurgia, servade säilitamine ja tootmiskvaliteet
Mis tahes usaldusväärse alus elektriku tangide komplekt on selle baasmetallurgia. Õliga karastatud, kuumtöödeldud kroom-vanaadiumi (Cr-V) teras on vajalik pikaajalise mehaanilise vastupidavuse tagamiseks. Cr-V teras tagab lõikamisel kõvaduse ja keerdumisel optimaalse tasakaalu. Täppislihvitud teras mõjutab otseselt haaret, lõikamise efektiivsust ja lõualuude joondamist elektrilised remonditangid aja jooksul. Halb töötlemine põhjustab nürid servad ja libisevad lõuad. Range kvaliteedikontroll määratleb VDE tööriistad. Vastavustestimise tulemuseks on sageli rangemad tootmistolerantsid kui tavaliste isoleerimata tööriistade puhul, sest mis tahes konstruktsiooni rike testimise ajal põhjustab partii täieliku tagasilükkamise.
- Veenduge, et terase koostis on selgelt loetletud kroom-vanaadiumi või kõrge süsinikusisaldusega tööriistaterasena.
- Kontrollige lõikeservade HRC reitingut; kõik alla 60 HRC tuhmub kõval traadil kiiresti.
- Kontrollige pöördeliigendit külgmise lõtku suhtes; kitsad tolerantsid hoiavad ära lõualuu nihke suure pöördemomendi korral.
- Kontrollige, kas lõualuu hammaste töötlus on terav ja ühtlane, mis tagab kinnitusdetailide kindla hambumise.
Ergonoomika vs. juurdepääsetavuse kompromissid
Kasutajad seisavad silmitsi isoleeritud tööriistadega disainile omase kompromissiga. Ohutuse tagamiseks vajalik paks mitmekomponentne isolatsioon suurendab tööriista mahutavust. See suurenenud paksus võib raskendada sügavalt süvistatud kruvide või tihedalt pakitud klemmiplokkide juurdepääsu. Peate hindama käepidemete konstruktsiooni pöördemomendi ülekande ja märja/kuivlibisemiskindluse osas. Käepideme materjal peaks pakkuma suurt hõõrdumist isegi siis, kui käed on higised. Manööverdusvõime kitsastes DIN-liistudes ja kitsastes jaotuskilpides nõuab hoolikat tasakaalu. Mõned tootjad pakuvad nüüd kitsaid VDE tööriistu, mis säilitavad 1000 V pinge, vähendades samal ajal isolatsiooniprofiili tööotsa lähedal.
Vastupidavus: VDE vs mitte-VDE tööriistad
Tööstus arutab sageli VDE tööriistade pikaealisuse üle, võrreldes nende isoleerimata kolleegidega. Mehaaniliselt on terassüdamikedel sageli identsed spetsifikatsioonid. Paks kaitsekate kaitseb aga terast rooste ja niiskuse eest paremini kui paljas metall. Kompromiss seisneb selles, et see plastkate tekitab haavatava tõrkepunkti. Isolatsiooni lõikamine, rebimine või keemiline lagunemine rikub tööriista ohutust juba ammu enne terase kulumist. VDE tööriista kukkumine teravale betoonile või selle kokkupuude tugevate lahustitega võib selle dielektrilised omadused koheselt hävitada.
Millal on isoleeritud tööriistakomplekt rangelt nõutav?
Vastavus ja tööohutuse eeskirjad
Pingestatud seadmetel või nende läheduses töötamist reguleerivad rangelt ohutusstandardid. OSHA (29 CFR 1910.335) ja NFPA 70E nõuavad isoleeritud tööriistade kasutamist, kui töötate avatud pingestatud osade piiratud lähenemise piirides. Te ei saa loota elektrilindi sisse pakitud standardtööriistadele. Sertifitseerimata või isoleeritud tööriistade kasutamine piiratud elektritsoonides toob kaasa tõsised vastutuse, vastavuse ja kindlustuse tagajärjed. Kui juhtub kaarevälgatus ja uurijad leiavad kohapealt sertifitseerimata tööriistad, võivad sellest tulenevad trahvid ja tagasilükatud kindlustusnõuded lepingu sõlminud ettevõtte hävitada. An isoleeritud tööriistakomplekt on kohustuslik vastavusnõue, mitte soovitus.
Strateegia 'Spetsiaalne komplekt' vs. 'Üks komplekt, mis valitseb neid kõiki'
Tehnikud vaidlevad sageli selle üle, kas osta üks VDE komplekt kogu igapäevatöö jaoks või hooldada eraldi tööriistakotte. 'Ühe komplekti' lähenemisviisiga kaasnevad märkimisväärsed riskid. Igapäevane mehaaniline kulumine kahjustab VDE isolatsiooni dielektrilisi omadusi. Teravate metallkastide vastu kraapimine, kokkupuude rasva, lahustite ja abrasiivse tolmuga kahjustab plastikut. VDE-tangide kasutamine kangekaelse mehaanilise kronsteini eemaldamiseks võib käepideme läbi raiuda. Kahe eraldi tööriistakomplekti hooldamise tööloogika on usaldusväärne. Hoidke standardseid käsitööriistu raskete mehaaniliste ülesannete, lammutamise ja töötlemata töö jaoks. Broneerige spetsiaalne komplekt VDE käsitööriistad, mis on mõeldud eranditult lõppotstele ja pinge all olevatele paneelidele.
Rakendusriskid ja hooldusprotokollid
Kasutuseelse kontrolli kriteeriumid
Ohutus põhineb pideval valvsusel. Enne iga reaalajas tööseanssi kehtestage range visuaalse ja puutetundliku kontrolli protokoll. Liigutage sõrmedega mööda käepidemeid, et tunda sisselõigete või marrastuste suhtes. Tuvastage kohe kriitilised tõrkemärgid. Otsige mikrorebendeid, paljastatud terast või kahjustatud libisemiskaitseid. Kui kasutate kahekihilisi käepidemeid, kontrollige hoolikalt, kas punase välise kulumisindikaatori kihi ei paista kollast. Kui tööriist seda kontrolli ei läbi, eemaldage see koheselt töökohalt, et vältida juhuslikku kasutamist.
Ladustamine, puhastamine ja elutsükli haldamine
Õige ladustamine pikendab teie seadme eluiga. Hoidke tööriistu, et vältida UV-kiirguse lagunemist, äärmuslikke temperatuurikõikumisi ja muudest teravatest tööriistadest põhjustatud füüsilist läbitorkamist. Ärge visake VDE tööriistu lahtiselt kotti, kus on tarbenoad ja paljad saelehed. Kasutage spetsiaalseid kotte või tööriistarulle. Järgige heakskiidetud puhastusprotseduure. Vältige lahusteid ja keemilisi rasvaeemaldusvahendeid, mis võivad plastisolatsiooni ribadeks tõmmata või rabedaks teha. Kasutage selle asemel pehmet seepi ja vett ning kuivatage tööriistad põhjalikult. Looge selged juhised selle kohta, millal jäädavalt pensionile minema ja kahjustatud tööriistad välja vahetama. Kui isolatsioon on katki, hävitage tööriist või märkige see lõplikult isoleerimata, et vältida surmavaid segadusi.
| Hooldustegevus |
Heakskiidetud meetod |
Keelatud tegevus |
| Puhastamine |
Õrn seep ja soe vesi |
Piduripuhastusvahend, atsetoon, karmid rasvaeemaldusvahendid |
| Säilitamine |
Spetsiaalne tööriistarull või isoleeritud kott |
Lahtiselt kotti teravate metalltööriistadega |
| Ülevaatus |
Igapäevane visuaalne ja kombatav kontroll |
Eeldades ohutust kaubamärgi nime alusel |
| Pensionile jäämine |
Hävitage isolatsioon või kahjustage seda jäädavalt |
Kahjustatud kohtade mähkimine elektrilindiga |
Järeldus
- Kontrollige viivitamatult oma praeguseid tööriistakotte, et eraldada standardsed mehaanilised tööriistad sertifitseeritud elektrilistest turvavarustusest.
- Kontrollige kõiki olemasolevaid isoleeritud käepidemeid mikrorebenemiste, keemilise lagunemise või katmata sisemiste kulumisindikaatorikihtide suhtes ning visake kahjustatud üksused minema.
- Hankige spetsiaalne IEC 60900 sertifitseeritud tangide komplekt, mis on spetsiaalselt reserveeritud pingestatud paneelide tööks ja lõplikuks lõpetamiseks.
- Enne piiratud lähenemise piiri ületamist rakendage kõigi isoleeritud seadmete jaoks ranget igapäevast kasutuseelset puutetundlikku kontrolli.
KKK
K: Mis vahe on VDE ja tavaliste 1000 V isoleeritud tangide vahel?
V: VDE viitab konkreetsele Saksamaa testimisinstituudile (Verband der Elektrotechnik), mis tööriistu sertifitseerib. Kuigi tootja võib tööriistale määrata 1000 V pinge, tagab VDE tempel, et see on läbinud sõltumatu ja range kolmanda osapoole testimise vastavalt IEC 60900 standarditele.
K: Kas ma saan oma tavaliste tangide isoleerimiseks kasutada elektrilinti?
V: Ei. Standardsete tööriistade mähkimine elektrilindi ei taga dielektrilist kaitset ning rikub OSHA ja NFPA 70E ohutusnõudeid. Teip rebeneb kergesti, laguneb ega paku struktuurset libisemiskaitset.
K: Kui sageli peaksin oma isoleeritud tööriistu kontrollima?
V: Enne iga kasutamist peate läbi viima visuaalse ja puutetundliku kontrolli. Otsige lõikeid, sügavaid kriimustusi, keemilist lagunemist või katmata sisemisi isolatsioonikihte.
K: Kas ma saan oma VDE tööriistu puhastada pidurite puhastusvahendi või rasvaeemaldusvahendiga?
V: Vältige tugevatoimelisi kemikaale, lahusteid ja rasvaeemaldusvahendeid. Need ained võivad plastisolatsiooni rabedaks muuta, pehmendada või halvendada, kahjustades selle elektritakistust. Kasutage selle asemel pehmet seepi ja vett.
K: Mida tähendab mõne VDE tööriista kahevärviline käepide?
V: Kahevärvilised käepidemed toimivad visuaalse turvaindikaatorina. Tavaliselt katab punane välimine kiht kollast sisemist kihti. Kui kollane kiht muutub nähtavaks, on isolatsioon kahjustatud ja tööriist tuleb välja vahetada.
