Die oorskakeling van 'n pasgemaakte gereedskapkonsep van 'n CAD-lêer na 'n markgereed produk behels aansienlike kapitaalrisiko, komplekse voorsieningsketting-orkestrasie en streng ingenieurstoleransies. Verkrygingsbestuurders en handelsmerkeienaars kom gereeld te staan voor verkeerde vervaardigingspesifikasies, onverwagte gereedskapskoste en vertraagde tyd-tot-mark wanneer hulle persoonlike handgereedskap verkry. 'n Swak bestuurde oorgang van prototipe na massaproduksie kompromitteer produkintegriteit en handelsmerkreputasie. Om hierdie risiko's te versag vereis 'n streng, gefaseerde oorspronklike toerustingvervaardiger (OEM) werkvloei. Hierdie gids breek die tegniese evaluering, valideringsmylpale en produksiestadia af wat nodig is om 'n OEM gereedskapstel projek.
- Ontwerp vir vervaardiging (DFM) dikteer winsgewendheid: Vroeë samewerking oor materiaalkeuse en toleransies voorkom duur vormveranderings tydens die gereedskapfase.
- Fabriekskeuring voorkom strukturele mislukkings: Die keuring van 'n OEM-vennoot se interne toetsvermoë en voorsieningskettingdeursigtigheid is net so krities soos die CAD-ontwerp self.
- Eerste artikelinspeksie (FAI) is die kritieke go/no-go mylpaal: streng toetsing van voorproduksiemonsters teen ANSI/DIN-standaarde is ononderhandelbaar voordat massaproduksie goedgekeur word.
- Verpakking en konfigurasie impak skaalbaarheid: Die keuse tussen 'n modulêre aluminium omhulsel of 'n swaardiens rollende onderstel beïnvloed versendingslogistiek, monteertyd en finale eenheidekonomie direk.
- IP-beskerming vereis kontraktuele en operasionele grense: Die beveiliging van intellektuele eiendom behels streng NDA's, kompartementale vervaardiging en duidelike eienaarskap van pasgemaakte vorms.
Definieer die omvang en sukseskriteria vir 'n professionele gereedskapstel
Deur die basiese tegniese vereistes en verwagtinge van eindgebruikers se prestasie vas te stel voordat 'n OEM-fasiliteit betrek word, voorkom dit dat vermoëns verkeerd in lyn is. Jy moet presiese metallurgiese eienskappe, las-toleransies en ruimtelike beperkings definieer voordat jy enige staal vir vorms sny.
Vestiging van eindgebruikervereistes en lastoleransies
Identifiseer die teikendemografie om wringkragvereistes, isolasiestandaarde en ergonomiese behoeftes te dikteer. Lugvaartwerktuigkundiges eis streng nakoming van vreemde voorwerpe (VOD) en presiese dimensionele toleransies. Industriële elektrisiëns benodig VDE-gesertifiseerde isolasie wat vir 1000V gegradeer is. Motortegnici benodig hoë-wringkrag-impakweerstand en chemiese-bestande handvatsels wat remvloeistof en ontvetters weerstaan.
Definieer die vereiste metallurgiese eienskappe gebaseer op verwagte slytasie en skuifsterkte. Chrome Vanadium (Cr-V) dien as die industriestandaard vir moersleutels en voetstukke as gevolg van sy balans tussen hardheid en korrosiebestandheid. S2 Steel bied voortreflike skokweerstand, wat dit verpligtend maak vir hoë-impak drywers en seskantsleutels. Spesifiseer die presiese Rockwell Hardheid (HRC) reekse wat benodig word vir elke gereedskapkategorie. Sokke benodig tipies HRC 42-48, terwyl snytang HRC 58-62 by die snykante vereis.
Kies die regte konfigurasie en behuising
Evalueer die strukturele vereistes vir 'n hoë-kapasiteit rol gereedskap stel . Spesifiseer waentjie-ladingsgraderings, veeleisende poliuretaan-wiele met dubbele kogellagers wat ten minste 300 lbs per wiele kan dra. Teleskopiese handvatsel duursaamheid vereis swaar-gauge buisvormige staal of geëxtrudeerde aluminium om te verhoed dat buig onder volle lading. Laaie-skyfies moet kogellagermeganismes hê met 'n minimum kapasiteit van 100 lb per laai, met sagte-toe- of vashou-retensie om toevallige oopmaak tydens vervoer te voorkom.

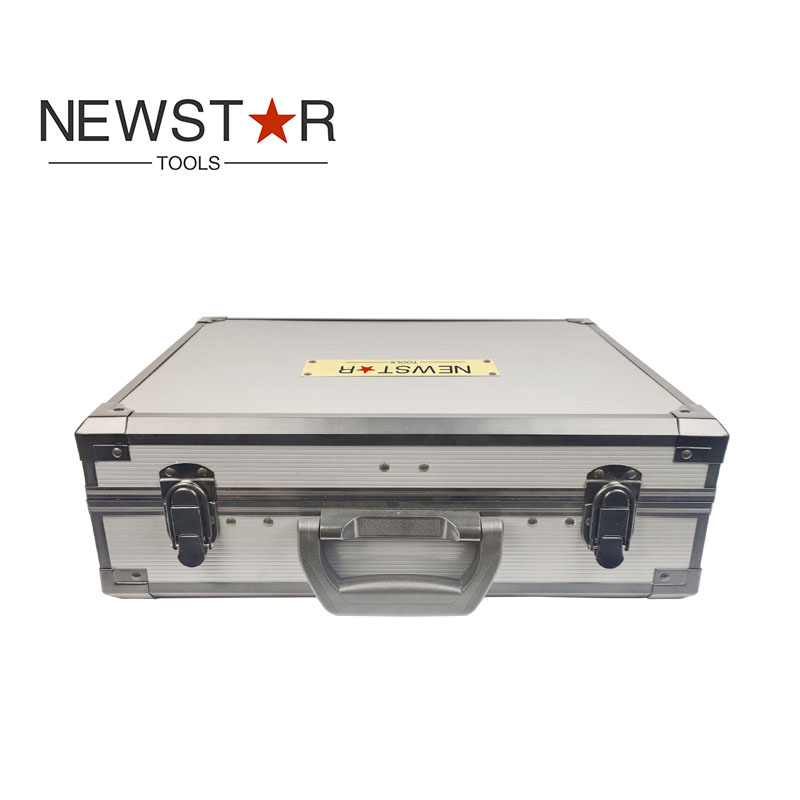

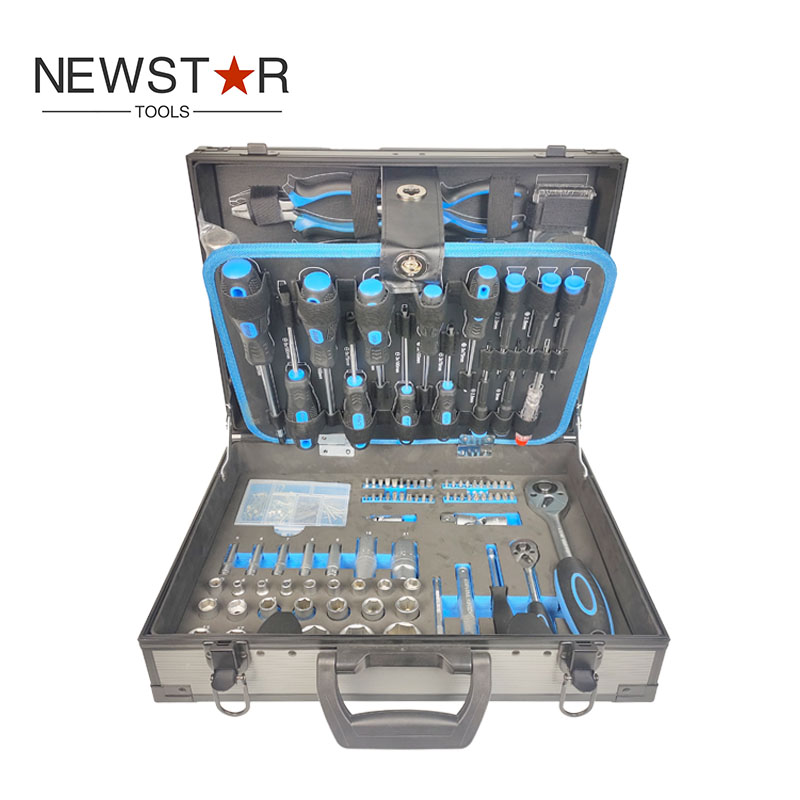

Evalueer die gewig-tot-duursaamheid verhouding vir 'n aluminium kas gereedskap stel . Fokus op versterkte staalhoeke, swaardiens-skakelgrendels en deurlopende klavierskarniere. Die binnekant benodig pasgemaakte EVA-skuiminsetsels. Spesifiseer hoëdigtheid, geslote-sel EVA-skuim wat via CNC na presiese gereedskapprofiele gelei word. Dit verseker dat gereedskap veilig bly tydens valtoetse en swaar vibrasie.
Bepaal die spesifieke gereedskapmatriks wat benodig word vir 'n omvattende multifunksionele handgereedskapstel . Vermy oortollige insluitings wat gewig byvoeg sonder nut. Optimaliseer ruimtelike doeltreffendheid deur kleiner gereedskap binne die negatiewe ruimte van groter handvatsels te nes. Teken die presiese stuk materiaal vir die gereedskapmatriks uit, en verseker 'n logiese vordering van dryfgroottes (1/4', 3/8', 1/2') en metrieke/SAE-ekwivalente.
Besoek die OEM-vennoot vir tegniese bevoegdheid en IP-sekuriteit
Stel streng kriteria vir die keuse van 'n OEM-fabriek. Verifieer hul ter plaatse toetslaboratoriums. 'n Bekwame fasiliteit moet oor optiese emissiespektrometers beskik om die samestelling van rou staal te verifieer. Hulle benodig soutsproeikamers om die duursaamheid van verchroomplate te toets en lewensiklustoetsers vir ratelmeganismes. Voer fisiese fabrieksoudits uit wat fokus op kwaliteitbestuurstelsels. Verifieer die voldoening aan ISO 9001 en spoor hul grondstofverskaffingsketting terug na die staalfabriek.
Implementeer wetlike en operasionele voorsorgmaatreëls om eie gereedskapgeometrie te beskerm. Gebruik multiparty NDA's. Kompartementaliseer gereedskapkomponentproduksie oor verskillende subverskaffers. Laat een fasiliteit die staalblokkies smee, 'n ander hanteer die plastiek spuitgietwerk vir grepe, en 'n derde bestuur die finale montering. Dit verhoed dat enige enkele fabriek die volledige tegniese datapakket vir jou produk besit.
Fase 1: Ontwerp vir Vervaardiging (DFM) en Prototipering
Om konseptuele ontwerpe aan te pas om by die fisiese realiteite van fabrieksvloermasjinerie te pas, vereis 'n toegewyde DFM-fase. Ingenieurs moet estetiese konsepte in vervaardigbare meetkunde vertaal.
Vertaal konsepte in vervaardigbare spesifikasies
Omskep aanvanklike 3D-modelle in produksie-gereed 2D tegniese tekeninge. Detail dimensionele toleransies, oppervlakafwerkings en trekhoeke. Smeed-matryse vereis spesifieke trekhoeke (tipies 3 tot 5 grade) om die warm staalblanko uit die matrys te laat los. Spuitgegote handvatsels benodig eenvormige wanddikte om sinkmerke tydens afkoeling te voorkom.
Gebruik bestaande vervaardigervoorraaddata om komponente van die rak te identifiseer. Die integrasie van gestandaardiseerde bevestigingsmiddels, standaard dryfpuntprofiele en algemene veermeganismes verminder pasgemaakte gereedskapvereistes. Dit versnel ontwikkeling en verminder vooraf kapitaalbesteding. Skep 'n hoogs gedetailleerde Bill of Materials (BOM). Spesifiseer rou staalgrade (bv. 50BV30 vir voetstukke), plastiekmonomeerverbindings (bv. TPR en PP vir dubbelkomponenthandvatsels) en oppervlakbehandelings (bv. spieëlverchrooming, mat satynafwerking of swart oksied).
Prototipe validering en funksionele toetsing
Gebruik CNC-bewerking of 3D-metaaldrukwerk om fisiese prototipes te skep. Evalueer ergonomiese en ruimtelike beperkings in die teikenuitleg. Gemasjineerde prototipes stel ingenieurs in staat om die greepdeursnee, balans en tasbare gevoel van die gereedskap te toets voordat duur produksievorms gesny word.
Voer voorlopige strestoetse uit om potensiële mislukkingspunte te identifiseer. Pas statiese ladings toe op moersleutelkake om defleksie te meet. Toets rateltande vir skuifsterkte onder maksimum wringkrag. Die identifisering van 'n swak deursnit in 'n prototipe kos 'n paar honderd dollar om in CAD reg te maak. Om dieselfde fout te ontdek nadat jy 'n $20 000 smeematrys bewerk het, vernietig projekbegrotings.
Fase 2: Gereedskap, monsterneming en nie-produksievrystelling (NPR)
Die beoordeling van die kapitaalinvestering in vorms en die validering van die aanvanklike uitset vorm die kern van die NPR-fase. Hierdie stadium verander die projek van digitale lêers na fisiese staal.
Skimmelskepping en gereedskapbeleggings-afruilings
Ontleed die koste-voordeel van enkelholte versus multi-holte vorms. Enkelholte-vorms kos vooraf minder, maar lewer laer produksietempo's, geskik vir lae-volume spesialiteitsgereedskap. Multi-holte vorms vereis hoër aanvanklike kapitaal, maar drasties verminder die per-eenheid koste vir hoë-volume items soos standaard voetstukke of skroewedraaier handvatsels. Vestig duidelike kontraktuele eienaarskap van alle pasgemaakte gereedskap, matryse en vorms. Die kontrak moet uitdruklik verklaar dat die koper die vorms besit by finale betaling, wat verhoed dat die fabriek jou eie matrys gebruik om gereedskap vir mededingers te vervaardig.
Evaluering van die eerste artikelinspeksie (FAI) en NPR-mylpale
Voer 'n omvattende oorsig uit van die eerste monsters wat nie gereed is nie (T1-monsters). Meet fisiese afmetings teen CAD-data met behulp van Coordinate Measuring Machines (CMM). Verseker absolute voldoening aan die tegniese spesifikasieblad. Dokumenteer nodige gereedskapwysigings om flits-, sinkmerke of dimensionele onakkuraathede reg te stel.
| Voorbeeldfase |
Primêre Doelwit |
Sleutelinspeksiefokus |
Vereiste aksie |
| T1 (Eerste Off-Tool) |
Verifieer basiese vormfunksionaliteit en vul |
Bruto dimensionele akkuraatheid, kort skote, groot flits |
Pas inspuitdruk aan, verander hekgroottes |
| T2 (Verfyning) |
Maak T1-kwessies reg en evalueer afwerking |
Oppervlaktekstuur, sinkmerke, skeidslyn wanpas |
Pas afkoeltye aan, poleer vormoppervlaktes |
| T3 (Finale NPR) |
Keur vir massaproduksie goed |
Streng nakoming van toleransie, materiaal hardheid, montering pas |
Teken af op goue monster, magtig produksie |
Die NPR-fase vereis geduld. Om die goedkeuring van T1- of T2-monsters te haas, lei onvermydelik tot hoë defekkoerse tydens massaproduksie. Eis fisiese monsters wat na jou ingenieurspan gestuur word vir onafhanklike verifikasie. Moenie net staatmaak op inspeksieverslae wat deur die fabriek verskaf is nie.
Fase 3: Gehalteversekering en nakoming in gereedskapvervaardiging
Om te verseker dat die vervaardigde produk aan internasionale regulatoriese en industriespesifieke standaarde voldoen, waarborg veiligheid en werkverrigting in die veld. Gehalteversekering moet in die produksielyn geïntegreer word, nie net as 'n finale sorteerproses hanteer word nie.
Bedryfstandaard-evalueringslense
Verifieer voldoening aan relevante standaarde soos DIN (Deutsches Institut für Normung), ANSI (American National Standards Institute), of ISO-spesifikasies. Hierdie standaarde dikteer die minimum wringkragonderbrekingspunte, dimensionele toleransies vir hegstukinskakeling en materiaalhardheid. Byvoorbeeld, 'n ANSI-voldoende 1/2-duim dryfpaler moet 'n spesifieke minimum wringkraglading weerstaan sonder ratgly of aambeeld vervorming.
Implementeer gespesialiseerde toetsprotokolle vir geïsoleerde gereedskap. VDE-sertifisering vir elektriese veiligheid vereis dat gereedskap 'n 10 000 volt waterbadtoets moet ondergaan om gebruikersveiligheid onder 1 000 volt bedryfstoestande te waarborg. Gereedskap moet ook koue impaktoetse en vlamvertragingsevaluasies slaag om hul VDE-gradering te behou.
Materiaal sertifisering en hardheid toets
Vereis grondstofsertifikate (meultoetsverslae) van die OEM. Hierdie dokumente verifieer die presiese chemiese samestelling van die staalgroep, en verseker die korrekte persentasies koolstof, chroom, vanadium en molibdeen. Voer Rockwell Hardness (HRC) toetse op produksiemonsters uit. Toets verskeie punte op die gereedskap om eenvormige hittebehandeling te verseker. 'n Moersleutel met 'n harde kakebeen maar 'n sagte handvatsel sal onder las buig. Metallurgiese analise, insluitend mikrostruktuur ondersoek, bevestig behoorlike tempering en die afwesigheid van interne mikrofrakture.
- Onttrek ewekansige monsters uit die hittebehandelingsbatch.
- Maal en poleer die toetsoppervlak om akkurate HRC-lesings te verseker.
- Voer drie inkepings per instrument uit en maak 'n gemiddelde van die resultate.
- Kruisverwys die gemiddelde MRK teen die ingenieurspesifikasie.
- Plaas enige groepe wat buite die aanvaarbare toleransievenster val, en hertemper dit weer.
Fase 4: Skaal na massaproduksie en samestelling
Die bestuur van die logistiek van hoëvolume-vervaardiging, finale produkkonsolidasie en ingenieurskommunikasie bepaal die finale sukses van die bekendstelling. Montagelyne moet met presisie werk om eenheidsekonomie te handhaaf.
Voorsieningskettingsinchronisasie vir komponente
Koördineer deurlooptye tussen verskeie subverskaffers. Staal smee fasiliteite, plastiek spuitgietvormers, en kas vervaardigers werk op verskillende skedules. ’n Vertraging in EVA-skuimproduksie stop die hele monteerlyn, selfs al is al die staalgereedskap klaar. Implementeer bondelnasporing en kwaliteitskontrole-kontrolepunte by elke subsamestellingstadium. Ken unieke lotnommers aan elke produksielopie toe om naspeurbaarheid in die geval van 'n veldmislukking te vergemaklik.
Finale samestelling, verpakking en etikettering
Standaardiseer die monteerlynproses. Werkers wat gereedskap in EVA-skuimbakkies of blaasvormhouers plaas, moet streng standaard-bedryfsprosedures (SOP's) volg om te verseker dat geen leë gleuwe oorbly nie. Pas pasgemaakte handelsmerk toe via laser-ets op staalkomponente, tampondruk op plastiekhandvatsels, of dubbelkleur spuitgietwerk vir permanente logo-integrasie. Finaliseer kleinhandel- of industriële verpakking wat ontwerp is om internasionale vragstres te weerstaan. Doen ISTA-valtoetse op die volledig gelaaide hoofkartonne om te verifieer dat die verpakking die swaar gereedskap tydens vervoer beskerm.
Sluit die lus: Integrasie van produksievloerdata terug na ontwerpingenieurswese
Vestig formele kommunikasieprotokolle om werklike samestellingdata aan die ingenieurspan terug te voer. Volg toleransiestapelkwessies waar individuele dele aan spesifikasies voldoen, maar die finale samestelling bind of swak pas. Monitor opbrengskoersmaatstawwe om spesifieke vervaardigingstappe te identifiseer wat hoë skrootkoerse veroorsaak. Gebruik hierdie produksievloerterugvoer om die meester-CAD-modelle en DFM-riglyne op te dateer. Deurlopende produkverbetering stroomlyn vervaardiging vir daaropvolgende produksielopies en verlaag die algehele defekkoers.
Implementeringsrisiko's en versagtingstrategieë
Deur algemene punte van mislukking in OEM-vennootskappe te identifiseer, kan u proaktiewe verdediging vestig. Die vervaardiging van pasgemaakte gereedskap behels inherente risiko's wat deur streng kontraktuele en operasionele kontroles bestuur moet word.
Bestuur loodtye en minimum bestelhoeveelhede (MOQ's)
Kapitaal wat in oormatige voorraad vasgebind is as gevolg van hoë MOQ's hou 'n groot finansiële risiko in. Voorraad wat veroorsaak word deur verlengde produksieleertye beskadig handelsmerkreputasie en ontwrig kleinhandelverspreiding. Onderhandel gelaagde prysstrukture en gefaseerde afleweringskedules. Vestig buffervoorraadooreenkomste vir kritieke grondstowwe. Deur die fabriek te betaal om rou staal of leë smeewerk in voorraad te hou, kan jy die aanlooptyd vir daaropvolgende produksielopies drasties verminder sonder om jou tot ten volle voltooide goedere te verbind.
Voorkoming van omvangkruip en koste-oorskryding
Inkrementele ontwerpveranderings tydens die gereedskapfase lei tot eksponensiële kostestygings en ernstige skedulevertragings. Om 'n logo-plasing te skuif of 'n handvatselkontoer te verander nadat vorms gesny is, vereis duur EDM-bewerking of sweiswerk. Dwing 'n streng ontwerpvries af voor die afskop van gereedskap. Vereis formele ingenieursveranderingsbestellings (ECO's) vir enige daaropvolgende wysigings. Die ECO moet 'n gedetailleerde koste- en tydimpakanalise insluit, wat belanghebbendes dwing om die verandering teen die projekbegroting en bekendstellingsdatum te regverdig.
Gevolgtrekking
Om 'n OEM-projek van ontwerp na produksie suksesvol oor te skakel, vereis dat die vervaardiger as 'n ingenieursvennoot behandel word eerder as 'n transaksionele verkoper. Sukses hang af van streng DFM, streng FAI-protokolle en deurlopende terugvoerlusse tussen die produksievloer en die ontwerpkamer. By die evaluering van OEM-vennote vir 'n Professionele gereedskapstel , prioritiseer fabrieke wat interne gereedskapvermoëns demonstreer, deursigtige materiaalverkryging, gedokumenteerde voldoening aan ANSI/DIN-standaarde, en 'n bewese rekord van die beskerming van kliënt-IP.
- Stel 'n omvattende tegniese datapakket (TDP) saam wat alle materiaalspesifikasies, toleransies en 2D/3D CAD-lêers uiteensit.
- Stel 'n wedersydse nie-openbaarmakingsooreenkoms (NDA) op en voer dit uit voordat enige eiendomsontwerpe met potensiële fabrieke gedeel word.
- Rig 'n Versoek om Kwotasie (RFQ) uit aan 'n groep kortlys gekeurde vervaardigers om gereedskapkoste en eenheidspryse te vergelyk.
- Beplan 'n voorlopige DFM-oorsig met jou gekose fabriek om materiaalspesifikasies in te sluit en kostebesparende wysigings te identifiseer.
- Vestig 'n duidelike inspeksieprotokol en teken af op die goue monster voordat die eerste massaproduksielopie gemagtig word.
Gereelde vrae
V: Hoe lank neem dit om 'n pasgemaakte gereedskapstel van ontwerp na massaproduksie te skuif?
A: Die tydlyn wissel gewoonlik van 4 tot 8 maande. DFM en prototipering neem 4-6 weke. Gereedskap en monsterneming vereis 6-10 weke. Massaproduksie voeg nog 6-8 weke by, afhangend van kompleksiteit, materiaalbeskikbaarheid en fabriekskapasiteit.
V: Wat is die verskil tussen OEM en ODM vir handgereedskap?
A: OEM (Original Equipment Manufacturer) beteken dat die fabriek 'n produk vervaardig wat geheel en al op jou pasgemaakte ontwerp en ingenieurspesifikasies gebaseer is. ODM (Original Design Manufacturer) beteken die fabriek verskaf 'n bestaande, vooraf ontwerpte produk wat jy kan merk of effens kan verander.
V: Hoe word gereedskapskoste tydens die NPR-fase bestuur?
A: Gereedskapskoste word gewoonlik vooraf betaal of geamortiseer oor 'n vasgestelde produksievolume. Duidelike kontrakte moet verklaar dat jy die vorms besit sodra daarvoor betaal is, wat verhoed dat die fabriek jou eie matryse gebruik om gereedskap vir ander kliënte te vervaardig.
V: Watter materiale is die beste vir 'n gereedskapstel van aluminiumhouers?
A: Hoëgraadse aluminiumlegerings soos 6061 word verkies vir die buiteraam vanweë hul uitstekende sterkte-tot-gewig-verhouding. Die binnekant moet gebruik maak van CNC-geleide, hoëdigtheid EVA-skuim om die gereedskap behoorlik vas te maak en impak tydens vervoer te absorbeer.
V: Waarom is eerste artikelinspeksie (FAI) so krities?
A: FAI verifieer dat die produksieproses konsekwent onderdele kan lewer wat aan jou presiese spesifikasies voldoen. Dit dien as die finale kontrolepunt om dimensionele, kosmetiese of metallurgiese foute op te vang voordat massaproduksie begin, wat duur grootskaalse defekte voorkom.
