Kohandatud tööriista kontseptsiooni üleviimine CAD-failist turule sobivaks tooteks hõlmab märkimisväärset kapitaliriski, keerukat tarneahela korraldamist ja rangeid tehnilisi tolerantse. Hankejuhid ja kaubamärgiomanikud seisavad kohandatud käsitööriistade hankimisel sageli silmitsi valede tootmisspetsifikatsioonide, ootamatute tööriistakulude ja viivitusega turule jõudmise ajaga. Halvasti juhitud üleminek prototüübilt masstootmisele seab ohtu toote terviklikkuse ja kaubamärgi maine. Nende riskide maandamine nõuab ranget, etapiviisilist originaalseadmete tootja (OEM) töövoogu. Selles juhendis on jaotatud tehniline hindamine, valideerimise verstapostid ja tootmisetapid, mis on vajalikud edukaks käivitamiseks OEM-tööriistakomplekti projekt.
- Design for Manufacturing (DFM) määrab kasumlikkuse: varajane koostöö materjali valiku ja tolerantside osas hoiab ära kulukad vormimuutused tööriistade valmistamise etapis.
- Tehase kontrollimine hoiab ära konstruktsioonitõrkeid: OEM-partneri ettevõttesisese testimisvõimaluse ja tarneahela läbipaistvuse kontrollimine on sama oluline kui CAD-i disain ise.
- Esimene artikli ülevaatus (FAI) on kriitiline mineku/keelamise verstapost: enne masstootmise heakskiitmist ei ole vaja läbi rääkida tootmiseelsete proovide range testimine ANSI/DIN-standardite järgi.
- Pakend ja konfiguratsioon mõjutavad mastaapsust: valik moodulalumiiniumist korpuse või raskeveokite veereva šassii vahel mõjutab otseselt transpordi logistikat, montaažiaega ja lõppseadme ökonoomsust.
- Intellektuaalomandi kaitse nõuab lepingulisi ja tegevuspiire: intellektuaalomandi kaitsmine hõlmab rangeid NDA-sid, jaotatud tootmist ja kohandatud vormide selget omandiõigust.
Professionaalse tööriistakomplekti ulatuse ja edukriteeriumide määratlemine
Põhiliste tehniliste nõuete ja lõppkasutaja jõudlusootuste kehtestamine enne OEM-seadme kasutuselevõttu hoiab ära võimaluste valesti joondamise. Enne terase lõikamist vormide jaoks peate määratlema täpsed metallurgilised omadused, koormuse tolerantsid ja ruumilised piirangud.
Lõppkasutaja nõuete ja koormustolerantside kehtestamine
Pöördemomendi nõuete, isolatsioonistandardite ja ergonoomiliste vajaduste määramiseks määrake kindlaks sihtdemograafia. Lennundusmehaanika nõuab ranget võõrkehakahjustuste (FOD) vastavust ja täpseid mõõtmete tolerantse. Tööstuslikud elektrikud nõuavad VDE-sertifikaadiga isolatsiooni, mille pinge on 1000 V. Autotehnikud vajavad suure pöördemomendiga löögikindlust ja kemikaalikindlaid käepidemeid, mis taluvad pidurivedelikku ja rasvaeemaldajaid.
Määratlege nõutavad metallurgilised omadused eeldatava kulumis- ja nihketugevuse põhjal. Kroomvanadium (Cr-V) on kõvaduse ja korrosioonikindluse tasakaalu tõttu mutrivõtmete ja pistikupesade tööstusstandard. S2 Steel pakub suurepärast löögikindlust, muutes selle kohustuslikuks tugevate draiverite ja kuuskantvõtmete jaoks. Määrake iga tööriistakategooria jaoks vajalikud täpsed Rockwelli kõvaduse (HRC) vahemikud. Pistikupesad nõuavad tavaliselt HRC 42-48, samas kui lõiketangid nõuavad lõikeservadel HRC 58-62.
Õige konfiguratsiooni ja korpuse valimine
Hinnake suure võimsusega konstruktsiooninõudeid veeremistööriistade komplekt . Täpsustage rataste kandevõime, nõudlikud polüuretaanrattad kahe kuullaagriga, mis on võimelised kandma vähemalt 300 naela ratta kohta. Teleskoopkäepideme vastupidavus nõuab suure gabariidiga torukujulist terasest või pressitud alumiiniumist, et vältida täiskoormusel paindumist. Sahtli liugurid peavad sisaldama kuullaagrimehhanisme, mille maht on vähemalt 100 naela sahtli kohta ja mis sisaldavad pehme sulgumise või fiksaatorit, et vältida juhuslikku avanemist transpordi ajal.

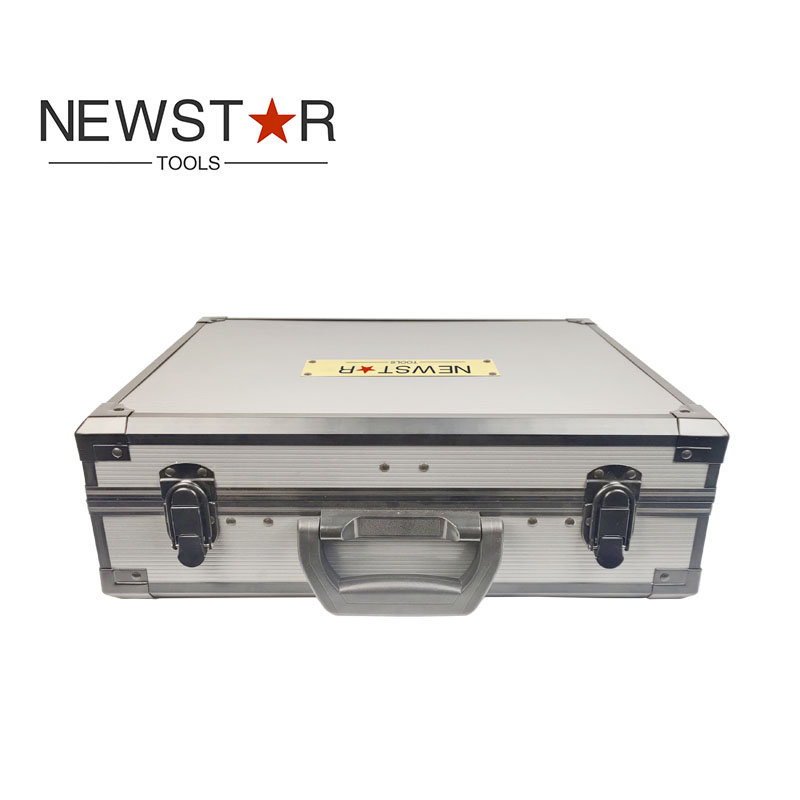

Hinnake kaalu ja vastupidavuse suhet alumiiniumist korpuse tööriistakomplekt . Keskenduge tugevdatud terasest nurkadele, vastupidavatele lülitusriividele ja pidevatele klaverihingedele. Interjööri jaoks on vaja kohandatud EVA vahtplastist sisestusi. Määrake suure tihedusega suletud elemendiga EVA vaht, mis suunatakse CNC kaudu täpsete tööriistaprofiilide saavutamiseks. See tagab, et tööriistad jäävad kukkumiskatsete ja tugeva vibratsiooni ajal turvaliseks.
Määrake kõikehõlmavaks tööks vajalik konkreetne tööriistamaatriks multifunktsionaalne käsitööriistade komplekt . Vältige üleliigseid lisamisi, mis lisavad kaalu ilma kasulikkuseta. Optimeerige ruumilist tõhusust, paigutades väiksemad tööriistad suuremate käepidemete negatiivsesse ruumi. Kaardistage tööriistamaatriksi jaoks täpne materjalide arv, tagades ajamite suuruste (1/4', 3/8', 1/2') ja meetermõõdustiku/SAE ekvivalentide loogilise edenemise.
Tehnilise pädevuse ja IP-turbe alal OEM-partneri kontrollimine
Kehtestage OEM-tehase valimisel ranged kriteeriumid. Kontrollige nende kohapealseid katselaboreid. Pädeval rajatisel peavad olema toorterase koostise kontrollimiseks optilised emissioonispektromeetrid. Nad vajavad kroomitud katte vastupidavuse testimiseks soolapihustuskambreid ja põrkmehhanismide elutsükli testreid. Viige läbi füüsilisi tehaseauditeid, keskendudes kvaliteedijuhtimissüsteemidele. Kontrollige vastavust ISO 9001 standardile ja jälgige nende tooraine tarneahelat terasetehaseni.
Rakendage juriidilisi ja operatiivseid kaitsemeetmeid, et kaitsta oma tööriistade geomeetriat. Kasutage mitmeosalisi NDA-sid. Jaotage tööriistakomponentide tootmine erinevate alltarnijate vahel. Laske ühel seadmel sepistada terasest toorikud, teisel käsitseda käepidemete plastist survevalu ja kolmandal hallata lõplikku kokkupanekut. See takistab ühelgi tehasel teie toote täielikku tehniliste andmete paketti.
1. etapp: Tootmiseks mõeldud projekteerimine (DFM) ja prototüüpimine
Kontseptuaalsete disainilahenduste kohandamine tehase põrandamasinate füüsilise tegelikkusega nõuab spetsiaalset DFM-i etappi. Insenerid peavad tõlkima esteetilised mõisted valmistatavasse geomeetriasse.
Mõistete tõlkimine valmistatavateks spetsifikatsioonideks
Teisendage esialgsed 3D-mudelid tootmisvalmis 2D tehnilisteks joonisteks. Detailide mõõtmete tolerantsid, pinnaviimistlus ja süvisenurgad. Sepistamisvormide jaoks on vaja kindlaid tõmbenurki (tavaliselt 3 kuni 5 kraadi), et kuum teras toorik stantsist vabaneks. Survevormitud käepidemed vajavad ühtlast seinapaksust, et vältida jahtumise ajal valamujälgede tekkimist.
Kasutage valmiskomponentide tuvastamiseks olemasolevaid tootja esitatud andmeid. Standardsete kinnitusdetailide, standardsete kruviprofiilide ja tavaliste vedrumehhanismide integreerimine vähendab kohandatud tööriistade nõudeid. See kiirendab arengut ja vähendab esialgseid kapitalikulutusi. Looge väga üksikasjalik materjaliloend (BOM). Täpsustage toorterase klassid (nt pesade jaoks 50BV30), plastmonomeerühendid (nt TPR ja PP kahekomponendiliste käepidemete jaoks) ja pinnatöötlused (nt peegelkroomimine, matt satiinviimistlus või must oksiid).
Prototüübi valideerimine ja funktsionaalne testimine
Kasutage füüsiliste prototüüpide loomiseks CNC-töötlust või 3D-metalliprintimist. Hinnake ergonoomilisi ja ruumilisi piiranguid eesmärgi paigutuses. Töödeldud prototüübid võimaldavad inseneridel enne kallite tootmisvormide lõikamist testida tööriista käepideme läbimõõtu, tasakaalu ja puutetundlikkust.
Võimalike tõrkepunktide tuvastamiseks viige läbi esialgsed stressitestid. Painde mõõtmiseks rakendage mutrivõtme lõugadele staatilist koormust. Katsetage põrkmehhanismi hammaste nihketugevust maksimaalse pöördemomendi korral. Nõrga ristlõike tuvastamine prototüübis maksab CAD-is parandamiseks paarsada dollarit. Sama vea avastamine pärast 20 000 dollari suuruse sepistamisvormi töötlemist hävitab projekti eelarved.
2. etapp: tööriistad, proovide võtmine ja tootmisväline vabastamine (NPR)
Kapitaliinvesteeringute hindamine vormidesse ja esialgse väljundi valideerimine on NPR-faasi tuumaks. Selles etapis viiakse projekt digitaalfailidelt üle füüsilisele terasele.
Vormide loomise ja tööriistade investeeringute kompromissid
Analüüsige üheõõnsusega ja mitme õõnsusega vormide tasuvust. Üheõõnsusega vormid maksavad alguses vähem, kuid annavad madalama tootmismahu, mis sobib väikesemahuliste eritööriistade jaoks. Mitme õõnsusega vormid nõuavad suuremat algkapitali, kuid vähendavad drastiliselt suuremahuliste esemete, nagu standardsed pistikupesad või kruvikeeraja käepidemed, ühikuhinda. Looge kõigi kohandatud tööriistade, stantside ja vormide selge lepinguline omandiõigus. Lepingus peab olema selgesõnaliselt märgitud, et ostjale kuuluvad vormid pärast lõppmakset, mis takistab tehasel kasutamast teie patenteeritud stantse konkurentidele tööriistade tootmiseks.
Esimese artikli ülevaatuse (FAI) ja NPR verstapostide hindamine
Tehke esimeste tööriistaväliste proovide (T1 proovide) põhjalik ülevaade. Mõõtke füüsilisi mõõtmeid CAD-andmete põhjal, kasutades koordinaatmõõtmismasinaid (CMM). Tagada täielik vastavus tehniliste andmete lehele. Dokumenteerige vajalikud tööriistade muudatused välgu, vajumise jälgede või mõõtmete ebatäpsuste parandamiseks.
| Näidisfaas |
Esmane eesmärk |
Põhikontroll Fookus |
Nõutav tegevus |
| T1 (First Off-Tool) |
Kontrollige vormi põhifunktsioone ja täitke |
Suur mõõtmete täpsus, lühikesed kaadrid, suur välklamp |
Reguleerige sissepritse rõhku, muutke värava suurust |
| T2 (täpsustus) |
Parandage T1 probleemid ja hinnake lõpptulemust |
Pinna tekstuur, vajumise jäljed, eraldusjoonte mittevastavus |
Reguleerige jahutusaegu, poleerige vormipinnad |
| T3 (lõplik NPR) |
Kinnitada masstootmiseks |
Range tolerantsi järgimine, materjali kõvadus, montaaži sobivus |
Logige välja kuldproovile, lubage tootmine |
NPR-faas nõuab kannatlikkust. T1 või T2 proovide heakskiitmise kiirustamine toob paratamatult kaasa suure defektide esinemissageduse masstootmise ajal. Nõudke füüsiliste näidiste saatmist oma insenerimeeskonnale sõltumatuks kontrollimiseks. Ärge lootke ainult tehase poolt esitatud kontrolliaruannetele.
3. faas: kvaliteedi tagamine ja vastavus tööriistade valmistamisel
Toodetud toote vastavuse tagamine rahvusvahelistele regulatiivsetele ja tööstusharuspetsiifilistele standarditele tagab ohutuse ja jõudluse valdkonnas. Kvaliteedi tagamine tuleb integreerida tootmisliini, mitte käsitleda ainult lõpliku sorteerimisprotsessina.
Tööstusstandardi hindamisobjektiivid
Kontrollige vastavust asjakohastele standarditele, nagu DIN (Deutsches Institut für Normung), ANSI (American National Standards Institute) või ISO spetsifikatsioonid. Need standardid määravad kindlaks minimaalsed pöördemomendi tõrkepunktid, kinnitusdetailide haardumise mõõtmete tolerantsid ja materjali kõvaduse. Näiteks ANSI-ga ühilduv 1/2-tolline ajamiga põrkmehhanism peab taluma teatud minimaalset pöördemomendi koormust ilma hammasratta libisemise või alasi deformatsioonita.
Rakendage isoleeritud tööriistade jaoks spetsiaalseid testimisprotokolle. VDE elektriohutuse sertifikaat nõuab, et tööriistad läbiksid 10 000-voldise veevanni testi, et tagada kasutaja ohutus 1000-voldiste töötingimuste korral. Tööriistad peavad läbima ka külmalöögitestid ja leegiaeglustuse hindamise, et säilitada nende VDE reiting.
Materjali sertifikaadid ja kõvaduse testimine
Nõuda OEM-ilt toorainesertifikaate (veski katseprotokollid). Need dokumendid kontrollivad teraspartii täpset keemilist koostist, tagades süsiniku, kroomi, vanaadiumi ja molübdeeni õiged protsendid. Tehke tootmisnäidistel Rockwelli kõvaduse (HRC) testimine. Testige tööriistal mitut punkti, et tagada ühtlane kuumtöötlus. Kõva lõua, kuid pehme käepidemega mutrivõti paindub koormuse all. Metallurgiline analüüs, sealhulgas mikrostruktuuri uurimine, kinnitab õiget karastamist ja sisemiste mikromurdude puudumist.
- Kuumtöötluspartiist eraldage juhuslikud proovid.
- Lihvige ja poleerige katsepinda, et tagada täpsed HRC näidud.
- Tehke iga tööriista kohta kolm taanet ja arvutage tulemused.
- Võrrelge keskmist HRC-d tehniliste spetsifikatsioonidega.
- Kõik partiid, mis jäävad väljapoole vastuvõetavat tolerantsi, karantiini ja karastage uuesti.
4. etapp: masstootmisele ja komplekteerimisele skaleerimine
Suuremahulise tootmise logistika, lõpptoodete konsolideerimise ja insenerikommunikatsiooni juhtimine määrab turuletoomise lõpliku edu. Seadme ökonoomsuse säilitamiseks peavad montaažiliinid töötama täpselt.
Komponentide tarneahela sünkroonimine
Koordineerige tarneaegu mitme alltarnija vahel. Terase sepistamisrajatised, plastist survevalumasinad ja korpuse tootjad töötavad erinevatel ajakavadel. EVA vahu tootmise viivitus peatab kogu koosteliini, isegi kui kõik terastööriistad on valmis. Rakendage partii jälgimise ja kvaliteedikontrolli kontrollpunkte igas alakoostu etapis. Määrake igale tootmistsüklile kordumatud partiinumbrid, et hõlbustada jälgitavust põllu rikke korral.
Lõplik kokkupanek, pakendamine ja märgistamine
Standardiseerige koosteliini protsess. Töötajad, kes sisestavad tööriistu EVA vahtalustele või puhumisvormitud kastidele, peavad järgima rangeid standardseid tööprotseduure (SOP), tagamaks, et tühje pilusid ei jääks. Rakendage kohandatud kaubamärki teraskomponentidele lasersöövitamise, plastikust käepidemetele tampprintimise või kahevärvilise survevalu abil logo püsivaks integreerimiseks. Viimistlege jaemüügi- või tööstuspakendid, mis on loodud taluma rahvusvahelist kaubaveostressi. Tehke täislaaditud põhikarpidele ISTA kukkumistestid, et kontrollida, kas pakend kaitseb raskeid tööriistu transpordi ajal.
Silmuse sulgemine: tootmiskorruse andmete integreerimine tagasi projekteerimistehnoloogia juurde
Looge ametlikud sideprotokollid, et anda insenerimeeskonnale tagasi reaalseid koosteandmeid. Raja tolerantsi virnastamise probleemid, kui üksikud osad vastavad nõuetele, kuid lõplik koost seob või sobib halvasti. Jälgige saagikuse määra mõõdikuid, et teha kindlaks konkreetsed tootmisetapid, mis põhjustavad suuri praagimäärasid. Kasutage seda tootmispõranda tagasisidet põhi-CAD-mudelite ja DFM-i juhiste värskendamiseks. Pidev toote täiustamine lihtsustab tootmist järgmisteks tootmistsükliteks ja vähendab üldist defektide arvu.
Rakendamise riskid ja nende leevendamise strateegiad
OEM-i partnerluste ühiste ebaõnnestumiste tuvastamine võimaldab teil luua ennetavaid kaitsemeetmeid. Kohandatud tööriistade valmistamine hõlmab loomupäraseid riske, mida tuleb hallata rangete lepinguliste ja tegevuskontrollide abil.
Juhtimisaegade ja minimaalsete tellimuste koguste (MOQ) haldamine
Kõrge MOQ tõttu liigsetesse laoseisudesse seotud kapital kujutab endast suurt finantsriski. Tootmise pikenemisest tingitud laoseisud kahjustavad kaubamärgi mainet ja häirivad jaemüüki. Pidage läbirääkimisi mitmetasandiliste hinnastruktuuride ja järkjärguliste tarnegraafikute üle. Sõlmida puhvervaru lepingud kriitiliste toorainete jaoks. Makstes tehasele toorterase või tooriku sepiste laoseisus hoidmise eest, saate järgmiste tootmistsüklite teostusaega drastiliselt lühendada, ilma et peaksite pühenduma täielikult valmistoodetele.
Ulatusulatuse ja kulude ületamise vältimine
Tööriistade valmistamise etapis tehtavad konstruktsiooni järkjärgulised muudatused põhjustavad eksponentsiaalset kulude kasvu ja suuri viivitusi ajakavas. Logo paigutuse nihutamine või käepideme kontuuri muutmine pärast vormide lõikamist nõuab kallist EDM-i töötlemist või keevitamist. Enne tööriistade käivitamist rakendage konstruktsiooni range külmutamine. Järgmiste muudatuste jaoks nõudke ametlikke tehniliste muudatuste korraldusi (ECO). ECO peab sisaldama üksikasjalikku kulu- ja ajamõju analüüsi, mis sunnib sidusrühmi muudatust põhjendama projekti eelarve ja käivitamiskuupäevaga.
Järeldus
OEM-projekti edukaks üleviimiseks projekteerimiselt tootmisele tuleb käsitleda tootjat pigem inseneripartnerina kui tehingumüüjana. Edu sõltub rangest DFM-ist, rangetest FAI protokollidest ja pidevast tagasisideahelast tootmiskorruse ja disainiruumi vahel. OEM-partnerite hindamisel a Professionaalne tööriistakomplekt , seadke esikohale tehased, mis demonstreerivad ettevõttesisest tööriistade kasutamist, läbipaistvat materjali hankimist, dokumenteeritud vastavust ANSI/DIN-standarditele ja tõestatud kogemusi kliendi IP kaitsmisel.
- Koostage kõikehõlmav tehniliste andmete pakett (TDP), mis sisaldab üksikasjalikult kõiki materjali spetsifikatsioone, tolerantse ja 2D/3D CAD-faile.
- Enne mis tahes patenteeritud disainilahenduste jagamist potentsiaalsete tehastega koostage ja täitke vastastikune mitteavaldamise leping (NDA).
- Esitage pakkumise taotlus (RFQ) valitud tootjate rühmale, et võrrelda tööriistakulusid ja ühikuhinda.
- Planeerige oma valitud tehases esialgne DFM-i ülevaatus, et lukustada materjali spetsifikatsioonid ja tuvastada kulusid säästvad muudatused.
- Enne esimese masstootmise loa andmist koostage selge kontrolliprotokoll ja allkirjastage kuldproov.
KKK
K: Kui kaua kulub kohandatud tööriistakomplekti viimiseks disainist masstootmisse?
V: Ajaskaala on tavaliselt 4–8 kuud. DFM ja prototüüpimine võtavad 4–6 nädalat. Tööriistade ja proovide võtmine nõuavad 6-10 nädalat. Masstootmine lisab veel 6-8 nädalat, olenevalt keerukusest, materjalide saadavusest ja tehase võimsusest.
K: Mis vahe on käsitööriistade OEM-il ja ODM-il?
V: OEM (Original Equipment Manufacturer) tähendab, et tehas toodab toodet, mis põhineb täielikult teie kohandatud disainil ja tehnilistel spetsifikatsioonidel. ODM (Original Design Manufacturer) tähendab, et tehas pakub olemasolevat, eeldisainitud toodet, mida saate kaubamärgiga tähistada või veidi muuta.
K: Kuidas hallatakse tööriistakulusid NPR-i etapis?
V: Tööriistakulud makstakse tavaliselt ette või amortiseeritakse kindlaksmääratud tootmismahu ulatuses. Selgetes lepingutes peavad olema kirjas, et olete kunagi makstud vormide omanik, mis takistab tehasel kasutamast teie patenteeritud stantse teistele klientidele tööriistade tootmiseks.
K: Millised materjalid on alumiiniumist korpuse tööriistakomplekti jaoks parimad?
V: Välisraami jaoks eelistatakse kõrgekvaliteedilisi alumiiniumisulameid nagu 6061 nende suurepärase tugevuse ja kaalu suhte tõttu. Tööriistade nõuetekohaseks kinnitamiseks ja transpordi ajal löökide neelamiseks peaks sees olema CNC-marsruutiga kõrge tihedusega EVA vaht.
K: Miks on esimene artikli kontroll (FAI) nii kriitiline?
V: FAI kontrollib, et tootmisprotsess suudab järjepidevalt toota teie täpsetele spetsifikatsioonidele vastavaid osi. See toimib viimase kontrollpunktina mõõtmete, kosmeetiliste või metallurgiliste vigade tuvastamiseks enne masstootmise algust, vältides kulukaid suuremahulisi defekte.
